Grundsätzliche Regeln, Tipps und Trick
Wandstärke
Beim 3D-Drucken bezeichnet die Wandstärke die Distanz zwischen den parallelen Außenflächen einer Wand eines Modells.
Die Wandstärke bestimmt die Festigkeit Ihres Modells. Daher wird die minimale Wandstärke Ihres Modells durch die Modellgröße festgelegt. Im Allgemeinen müssen größere Modelle stabiler sein.
Liegt die Summe der Abmessungen Ihres Modells zwischen 120 und 200 mm, sollten Sie eine Wandstärke von 3 mm verwenden. Ist die Summe der Abmessungen größer als 201 mm und kleiner als 300 mm, liegt die minimale Wandstärke bei 4 mm. Übersteigt die Summe der Abmessungen 301 mm, sollte die Wandstärke mindestens 6 mm betragen. Diese Werte sind nur eine Richtlinie. Sie sollten dennoch bedenken, dass große Bauteile dickere Wände aufweisen sollten.
Die maximale Wandstärke liegt bei 15 mm. Dickere Bereiche verursachen zu große Spannungen im Material, die einen Riss oder einen Bruch hervorrufen können.
Summe der Abmessungen
Minimale Wandstärke
120 mm < X + Y + Z < 200 mm
3 mm
201 mm < X + Y + Z < 300 mm
4 mm
Minimale und maximale Größe
$m-text-with-top-img_$id-material-dg_ce-minimum-and-maximum-size_$k-content-text-key
Minimale Detailgröße
Oberflächendetails sollten eine minimale Größe von 2 mm haben, um deutlich erkennbar zu sein. Durch die Glasur wird eine zusätzliche Schicht von 1,5 mm auf das Modell aufgetragen, wodurch der Detailgrad verringert wird.

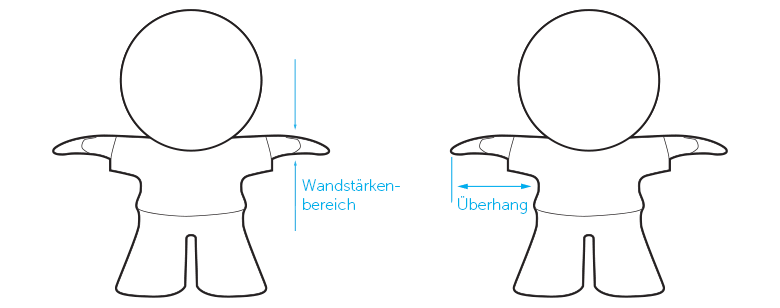

Größe von Überhängen
Überhängende Bereiche in Ihrem Modell sollten begrenzt werden. Überhänge sind Strukturen, die aus Ihrem Modell herausragen. Begrenzen Sie Überhänge in Bereichen mit einer Wandstärke von 3 mm auf 20 mm, bei Wandstärken von 4 mm auf 50 mm und bei Wandstärken von 6 mm auf 90 mm.
Wandstärkenbereich
Maximale Überhanggröße
Abgerundete Kanten
Für einen gleichmäßigen Auftrag der Glasur sollten scharfe Kanten in Ihrem Modell so weit wie möglich vermieden werden. Wir empfehlen scharfe Ecken mit einem minimalen Radius von 2 mm auszurunden. Auch aneinander anschließende Flächen sollten einen minimalen Radius von 2 mm aufweisen.
Minimale Öffnungsgröße
Beim Glasieren können Öffnungen mit zu kleinem Durchmesser durch die Glasur verschlossen werden. Daher beträgt der minimale Durchmesser für Öffnungen im Modell 5 mm. Hohle Modelle sollten eine Öffnung zur Entfernung von überschüssigem Pulver mit einem Mindestdurchmesser von 10 mm haben. Eingeschlossene Bereiche werden möglicherweise nicht glasiert, da Sie nicht zu erreichen sind. Daher ist es wichtig die Öffnungen in Ihrem Modell so groß zu dimensionieren, dass die Glasur auch in diesen Bereichen aufgetragen werden kann.
Der Einschnürungseffekt
Versuchen sie den sogenannten Einschnürungseffekt zu vermeiden, also den Übergang eines dicken Bereiches in Ihrem Modell in einen sehr dünnen. Dadurch entstehen Spannungen in dem Modell, die einen Bruch während oder nach der Herstellung verursachen können.
Dünne Streben können nicht mit großen ungestützten Bereichen verbunden werden. Versuchen Sie sich vorzustellen was passiert wenn die Schwerkraft auf Ihr Modell wirkt, um Probleme zu vermeiden. Dies erklärt wieso große, massive Bereiche im unteren Teil Ihres Modells liegen sollten und freitragende Streben weniger als 20 mm lang sein sollten. Bei Miniaturfiguren sollten sie besipielsweise darauf achten, dass der Kopf fest mit dem Körper verbunden und dass Modell und Grundfläche stabil sind.
Glasieren oder nicht glasieren.
Um die Glasur auftragen zu können, sollte das Modell eine eindeutige Grundfläche haben. Diese Grundfläche ist nötig, damit Ihr Modell im Brennofen platziert werden kann, um die nötige Stabilität zu erhalten und gleichmäßig glasiert zu werden. Ohne eindeutige Grundfläche werden andere Bereiche Ihres Modells nicht glasiert werden. In einigen Fällen kann das Modell während des Prozesses aufgehängt werden. Dies wird allerdings einen unglasierten Streifen auf Ihrem Modell hinterlassen.
Glasur (Dicke)
Die Glasur wird die Strukturen Ihres Modells um maximal 1,5 mm verdicken. Auf Grund der Eigenschaften der Glasur verursachen bestimmte Formen eine ungleichmäßige Verteilung. Ein Beispiel dafür ist der Innenboden eines Bechers, bei dem die Glasur dicker aufgetragen wird als an den Seiten des Bechers.

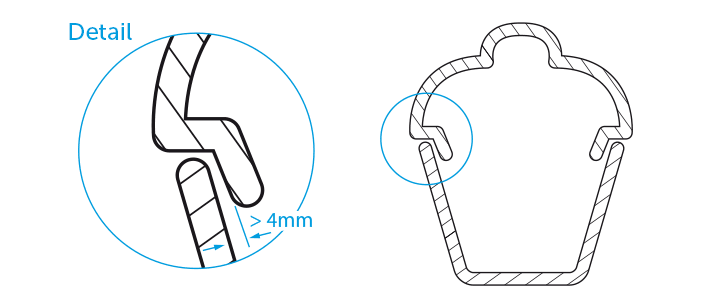

Abstandsmaß
Anders als bei Polyamid ist es nicht möglich bewegliche Teile aus Keramik zu fertigen. Teile die ineinander gesetzt werden sind problematisch. Falls Sie solche Teile dennoch konstruieren möchten, lassen sie einen Abstand von 4 mm zwischen den Elementen.
Eingravierte Texte und Oberflächendetails
Wenn Sie aufgeprägten Text auf ihrem Design platzieren, sollte die minimale Höhe 12,7 mm (36 pt) und die minimale Tiefe 2 mm betragen. Bei eingraviertem Text sollten die Abmessungen ein wenig größer sein, da hier die Dicke der Glasur berücksichtigt werden muss. Wir empfehlen eine minimale Höhe von 21,2 mm (60 pt) und eine minimale Tiefe von 3 mm.
